三頻率超聲波儀器使用說明書
1．技術指標
| 產品型號 | DS-600-Ⅰ型 | DS-600-Ⅱ型 |
| 驅動功率 | 300W | 600W |
| 工作頻率 | 17-135KHZ | 17-135KHZ |
| 輸出電流范圍 | 0-1.2A | 0-2.5A |
| 功率控制 | 0-100% 數控可調 | |
| 工作電壓 | AC220V ±10% 50HZ | |
| 時間控制范圍 | 0-9999秒 | |
| 環境溫度 | 0-40℃ | |
| 相對濕度 | 40%-90% | |
| 產品凈重 | 3.0kg | |
| 外型尺寸 | 255*90*220mm(不含機腳) | |
注意：超聲波電源嚴禁長時間在超出額定電流狀態下運行。

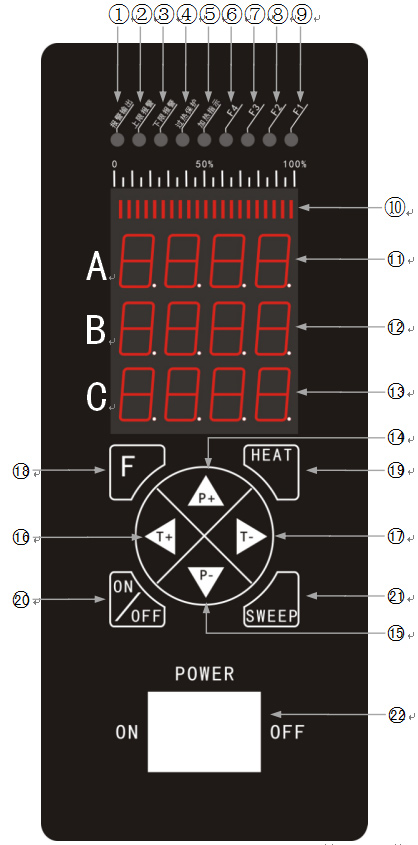

2．面板圖解
圖一

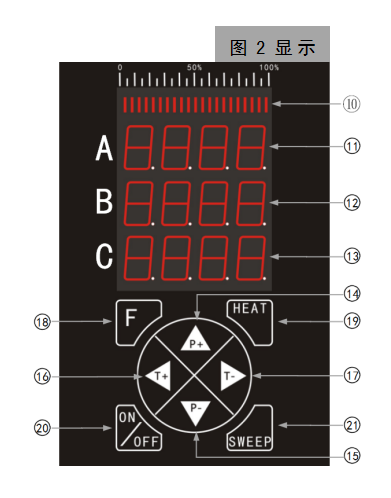

圖2
| 1 | 報警輸出：故障報警輸出指示燈（選配） |
| 2 | 上限報警：電流上限報警指示燈 |
| 3 | 下限報警：電流下限報警指示燈 |
| 4 | 過熱保護：過熱指示燈，≧70℃保護 |
| 5 | 加熱指示：加熱啟動指示燈，閃爍加熱中 |
| 6 | F4：F4頻段指示燈（選配） |
| 7 | F3：F3頻段指示燈（選配） |
| 8 | F2：F2頻段指示燈（選配） |
| 9 | F1：F1頻段指示燈 |
| 10 | 功率指示條：功率指示百分比 |
| 11 | A顯示窗：顯示頻率或工作狀態 |
| 12 | B顯示窗：顯示電流 |
| 13 | C顯示窗：顯示定時時間或累計時 |
| 14 | P+鍵：功率加（數值加） |
| 15 | P-鍵：功率減（數值減） |
| 16 | T+鍵：時間加（左移、機內溫度顯示） |
| 17 | T-鍵：時間減（右移動） |
| 18 | F鍵：多頻切換（選配） |
| 19 | HEAT鍵：加熱啟動/停止（選配） |
| 20 | ON/OFF鍵：超聲啟動/停止（設置） |
| 21 | SWEEP鍵:掃頻開關（設置、確認） |
| 22 | POWER：總電源開關 |
注意：以上括號中的內容為設置狀態下的功能，部分按鍵功能需組合。
3．功能說明
3.1功率大小設置：
工作狀態下，按【P+】或【P-】鍵增加/減小功率，功率指示條指示相應功率百分比。
3.2掃頻工作模式：
工作狀態下，按【掃頻】鍵進入掃頻工作狀態，功率指示條閃爍，再按一次取消，（該模式對設備有一定損傷，請酌情使用）。
3.3定時設定與取消：
在工作狀態下，按【超聲】鍵，使窗口A顯示（-OFF），再按【T+】或【T-】鍵調整，使窗口C顯示所需要的工作時間(見第5頁圖3-3 0030為30秒)，按【超聲】鍵窗口C開始***，機器開始定時工作；當時間設定為0時定時取消。
3.4查看機內溫度：
在工作狀態下，按【T+】鍵，窗口A顯示機器內部工作溫度值，3秒鐘后自動返回。
3.5遠程狀態設置：
在電源關閉狀態下，按住【T+】鍵并同時打開電源開關，保持2秒后松開按鍵，窗口A顯示(-OFF)為遠程控制模式，重復操作取消遠程模式。
3.6遠程控制接口使用：
在遠程模式下，通過開關觸點（外部設備提供）閉合/斷開控制超聲啟動/停止（閉合時啟動超聲），同時控制多臺機器時，建議用獨立觸點控制。
3.7工作頻率設置：
在工作狀態下，同時按【掃頻】和【超聲】鍵5秒左右，窗口A頻率值連續閃爍，按【P+】或【P-】鍵設置頻率值大小，同時按【掃頻】和【超聲】鍵5秒退出。
■在停止狀態下(-OFF)顯示，按以上操作步驟為頻段40/80/100K設定。
3.8最大電流設置：
在停止狀態下(-OFF)顯示，長按【掃頻】鍵5秒后窗口B電流值連續閃爍，按【P+】或【P-】鍵設置電流值大小，長按【掃頻】鍵5秒退出。
3.9一鍵智能跟蹤：
在工作狀態下，長按【超聲】鍵5秒左右啟動智能跟蹤功能，窗口A持續閃爍30秒左右，智能跟蹤完成后，窗口A停止閃爍，自動進入工作狀態。
3.10超聲模式設置：
在停止狀態下，同時按【掃頻】和【T+】鍵5秒窗口B數值連續閃爍，按【P+】、【P-】鍵設定超聲模式（默認02標準，可選00柔和、03粗洗、08精洗模式），同時按【掃頻】和【T+】鍵5秒退出。
3.11工程設置進入步驟：
在停止狀態下，同時按【掃頻】和【P-】鍵5秒進入密碼輸入顯示界面（見第6頁圖3-4），通過功能鍵輸入密碼9876，按【掃頻】鍵確認并設定所需參數，完成設置，同時按【掃頻】和【P-】鍵5秒退出。
在停止狀態下，同時按下【SWEEP】和【P-】鍵5秒左右進入工程設置狀態（如圖3-4），按【P+】或【P-】鍵加減數值、【T+】或【T-】鍵左右移位，輸入密碼9876，再按【SWEEP】鍵確認進入設置顯示P-01，按【P+】鍵翻到，P-19 F1 0000，P-20 F2 0000，P-21 F3 0000
3.12故障報警功能：
進入工程設置后，按【P+】鍵翻到P-30項，窗口B顯示下限報警電流設定值（默認005表示0.5A），通過功能鍵設定所需數值，再按【P+】鍵翻到P-32項，窗口B顯示上限報警電流設定值（默認100表示10.0A）通過功能鍵設定所需數值，同時按【掃頻】和【P-】鍵5秒退出。
■故障報警信號說明：為無源觸點信號輸出，發生器故障時閉合，正常工作時開路。
3.13水溫控制功能（選配功能）：
按【加熱】鍵開啟加熱功能，加熱指示燈⑤亮起（長亮表示水溫達到設定值，閃爍表示加熱中），再按【加熱】鍵關閉加熱功能，加熱指示燈熄滅。
長按【加熱】鍵5秒進入加熱溫度設定狀態，溫度值閃爍，按【P+】和【P-】鍵加/減數值，長按【加熱】鍵5秒退出。
3.14 RS485通訊功能（選配功能）：
波特率設置：進入工程設置后，按【P+】鍵翻到P-27項，窗口B顯示波特率設定值（默認14表示基校驗和波特率9600），按【掃頻】鍵進入設置，通過功能鍵設定所需數值，再按【掃頻】鍵確認。
站號設置：按【P+】鍵翻到P-28項，窗口B顯示當前站號值（默認001表示1#），按【掃頻】鍵進入設置，通過功能鍵設定所需數值，再按【掃頻】鍵確認，同時按【掃頻】和【P-】鍵5秒退出。
P-27項注釋： 1 4
個位數表示波特波：0=600/1=1200/2=2400/3=4800/4=9600/5=19200/6=38400
十位數表示校驗位：0=無校驗/1=基校驗/2=偶校驗
3.15 多頻2F功能設置（選配功能）：
頻段切換模式設置：進入工程設置后，按【P+】鍵翻到P-18項，窗口B顯示設定值（默認0表示按鍵切換，1表示外部信號切換），通過功能鍵設定所需值，同時按【掃頻】和【P-】鍵5秒退出。
多頻定時設置：進入工程設置后，按【P+】鍵翻到P-19項，窗口B顯示F1工作定時（如0030表示30秒），通過功能鍵設定所需時間，再按【P+】鍵翻到P-20項，窗口B顯示F2工作定時，通過功能鍵設定所需時間，設定完成同時按【掃頻】和【P-】鍵5秒退出。
■如雙頻機型定時時間設定P-19項和P-20項即可。
3.16工作狀態的識別：

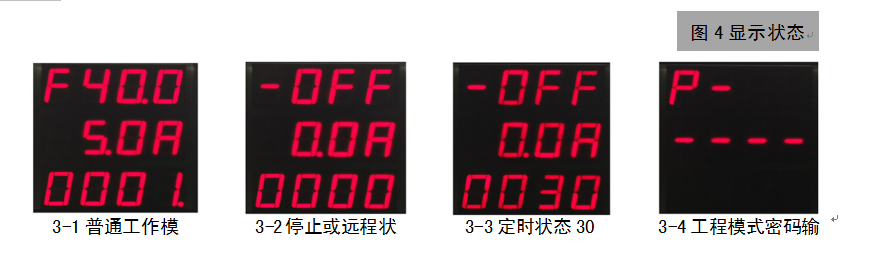

3.16.1重啟電源觀察窗口A，顯示頻率表示普通模式（見第5頁圖3-1），顯示(-OFF)表示遠程狀態。
3.16.2重啟電源觀察窗口C，顯示（0001-9999）時間值表示定時模式（見第5頁圖3-3 30秒）。
注意：所有按鍵操作完成，10秒后屏幕閃爍一下保存當前設定值。
4．調試方法
4.1設置確認好超聲波電源與超聲波震子的頻率（確認好前斷開負載）。
4.2自動匹配調試步驟：
將超聲波電源及超聲波震子連接好，打開電源。
4.3觀察超聲波電源的電流值與調試：

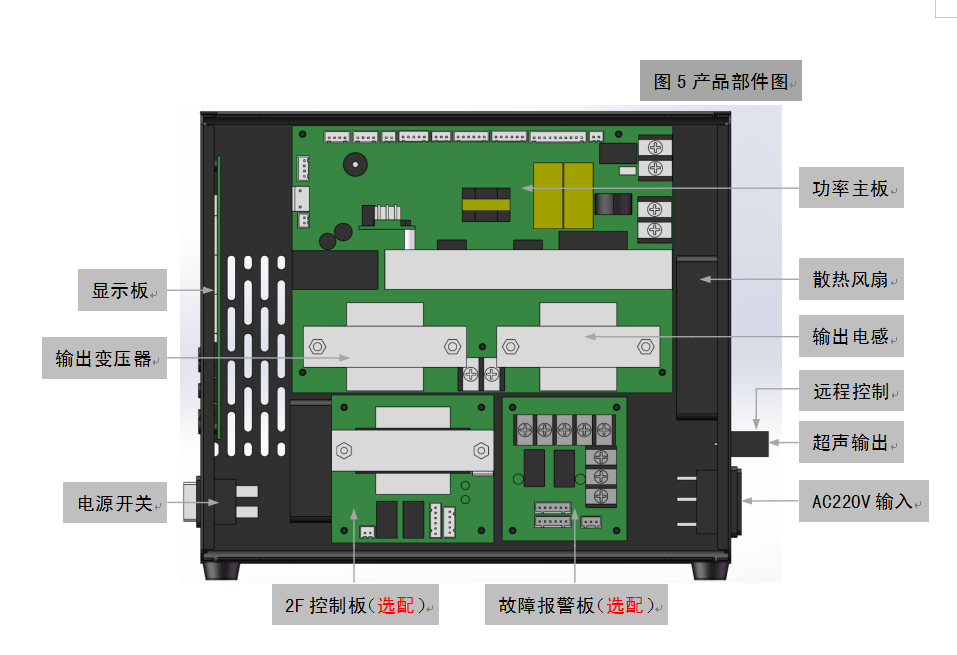

將超聲波電源及超聲波震子連接好，打開電源，將功率調至***大值，松開按鍵2秒后顯示窗【B】顯示工作電流值，如果電流達到設定值，可以直接使用；如電流值過低（未達到設定值），可微調頻率（±2KHZ）或調節電感墊片（如圖5 輸出電感 ），直至電流達到設定值，調試完成。
5．使用注意事項
5.1確認電源電壓是否符合本機工作額定電壓，超聲波電源工作電壓一般為AC220V，若接入不符規定的輸入電壓則出現損壞配件導致超聲波電源無法正常工作。
5.2注意檢查超聲波電源與震子的頻率值是否一致，避免出現損壞超聲波電源、震子或調試異常情況。
5.3嚴禁水槽內無水開啟超聲，避免損壞超聲波電源或震子（換能器）。
5.4連接負載過程中注意關閉電源開關，以防觸電。
5.5請將超聲波電源放置于通風干燥處。
5.6安裝時，超聲波電源底部避免遮擋，背部距離遮擋物應大于30cm,以利于散熱。
5.7安裝時，超聲波電源保護地線******良好接地，以免發生觸電危險。
5.8嚴禁濕手操作超聲波電源，以防觸電。
6．附圖

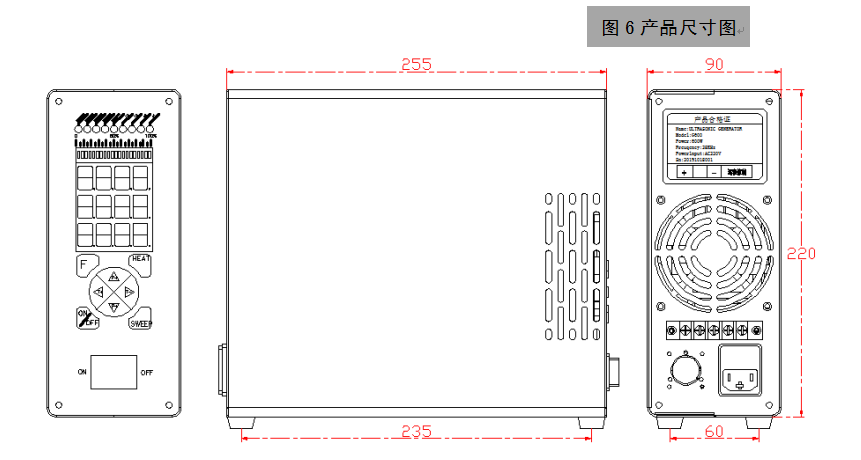

7．安裝尺寸
產品尺寸：長255mm*寬90mm*高220mm
機腳尺寸：長235mm*寬60mm
