一、設備名稱及型號

設備名稱：三槽滾筒超聲波清洗設備

設備型號：M28-2400-3CG

二、  設備的結構組成

該套清洗機由循環過濾超聲清洗、超聲漂洗、熱風烘干、不銹鋼水槽、機架、滾筒機構、電控系統等組成。

三、  設備簡述

本設備700*500*500mm的內槽尺寸，內槽材質為防腐蝕材質不銹鋼304；超聲波換能器選用工業專用振幅強，耐高溫的換能器；超聲波發生器為數字脈沖方式驅動，體積小、重量輕、功率強勁、工作穩定***、功率可調、控制靈活，過流保護，輸出短路保護的特點；為便于槽底雜質清理各內槽底面為斜底；每個槽功能單獨控制，1槽（超聲+循環過濾+計時+溫度控制+功率可調+滾筒調速），2槽（超聲+計時+溫度控制+功率可調+滾筒調速），3槽（熱風烘干+溫度控制+計時+滾筒調速）；設備接線清淅明確并配有警示標識；溫控、交流接觸器、繼電器等用德力西、正泰國內優質品牌。

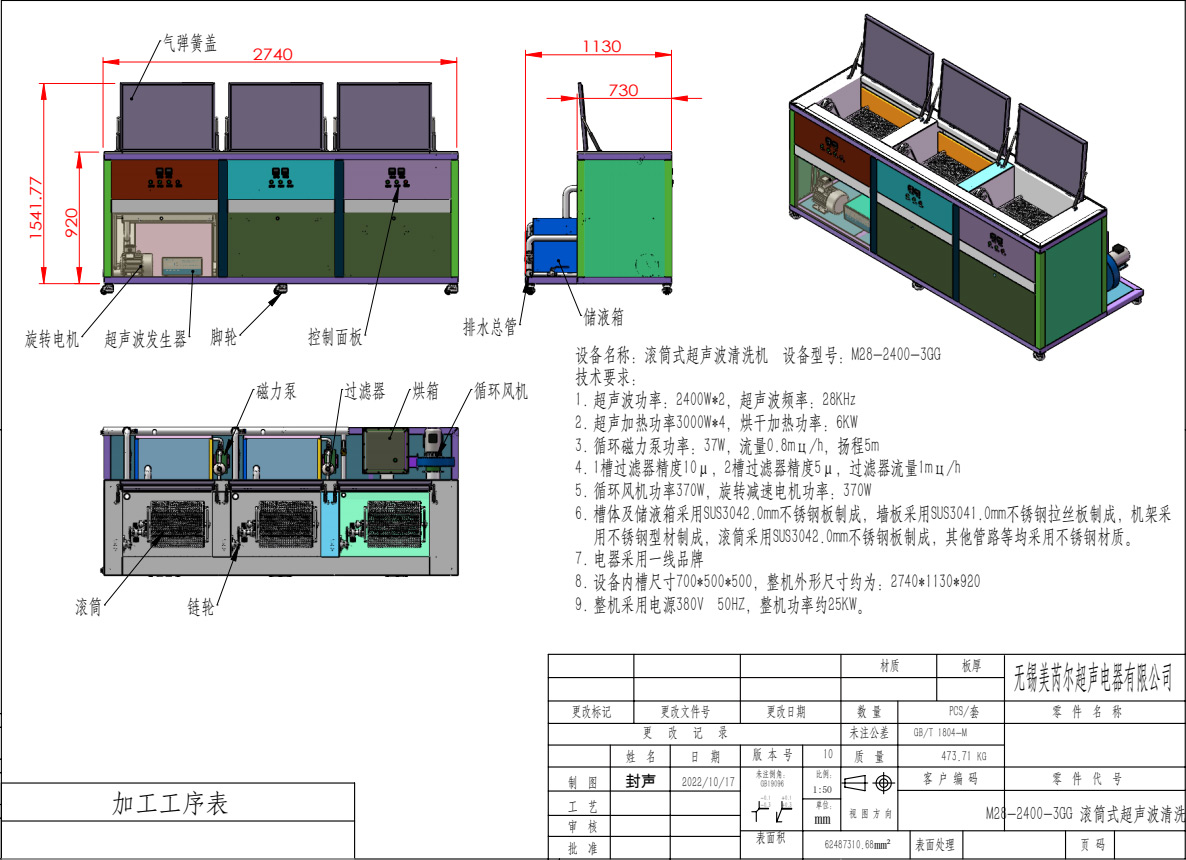

四、設備三維圖紙

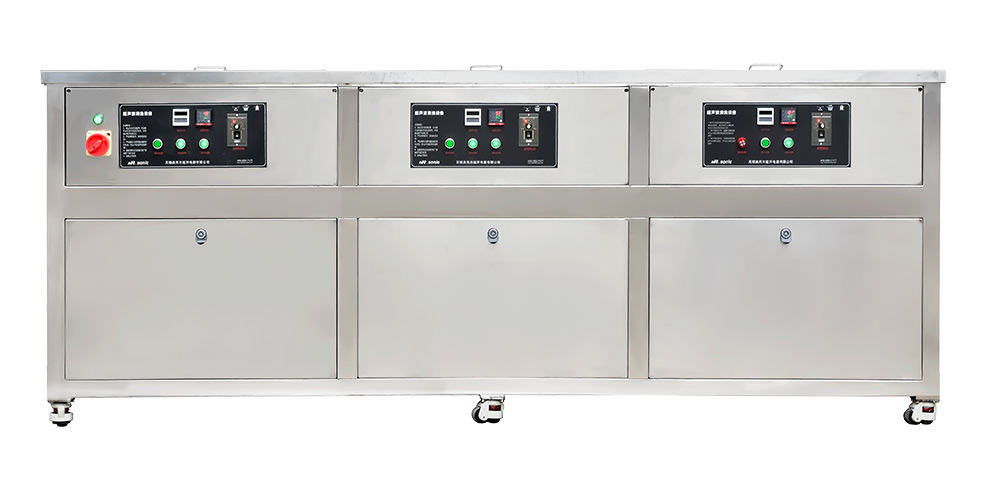

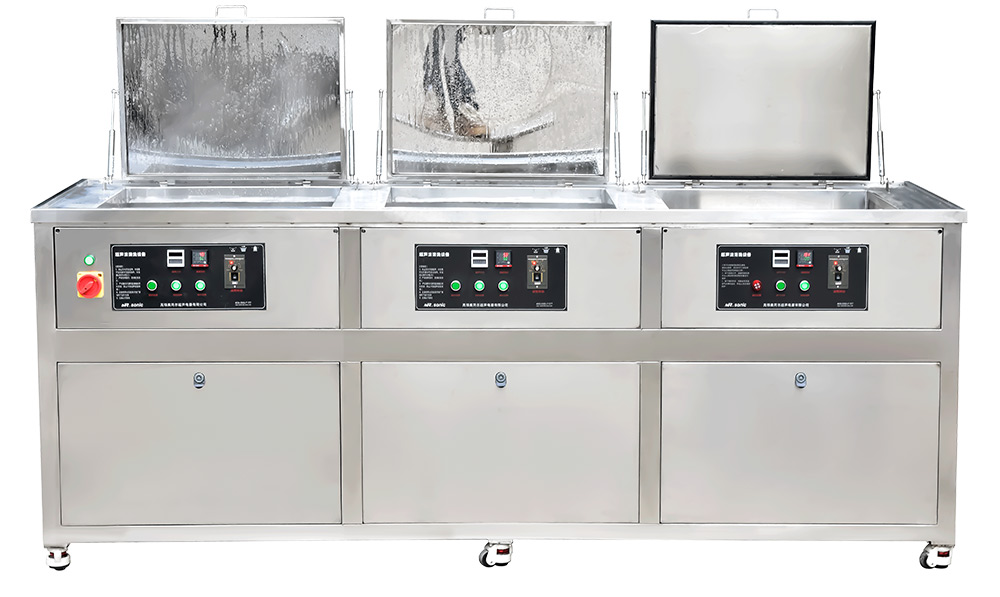

五、設備實圖：









六、設備主要技術要求：

1.1槽循環過濾超聲清洗系統

①工藝目的：去除產品污漬清洗；

②清洗介質：工業自來水與水基溶劑勾兌，20：1比例；

③底部超聲功率：2400W，超聲頻率：28KHz ；

④超聲安裝方式：底貼式震頭；

⑤循環過濾系統：包括儲液槽，過濾器，管路，磁力泵等；

⑥磁力泵功率約：45W, 揚程約:1.7m，流量約：0.5m³/h，品牌：上海磁力泵業，滾筒電機：250W，可調速；

⑦采用芯式過濾器，過濾精度：10-20μm，品牌：上海碧云；

⑧水加熱功率：6KW，室溫-100℃可調，不銹鋼材質2根。

⑨超聲計時，時間0~99H可調。

2.2槽超聲漂洗系統

①工藝目的：去除產品上油污及清洗劑殘留等污漬清洗；

②清洗介質：工業自來水與水基溶劑勾兌，20：1比例；

③底部超聲功率：2400W， 超聲頻率：28KHz ；

④超聲安裝方式：底貼式震頭；

⑤循環過濾系統：包括儲液槽，過濾器，管路，磁力泵等；

⑥磁力泵功率約：45W, 揚程約:1.7m，流量約：0.5m³/h，品牌：上海磁力泵業，滾筒電機：250W，可調速；

⑦采用芯式過濾器，過濾精度：10-20μm，品牌：上海碧云；

⑧水加熱功率：6KW，室溫-100℃可調，不銹鋼材質2根；

⑨超聲計時，時間0~99H可調。

3.3槽熱風烘干

①電加熱功率：4.5KW，室溫-120℃可調；

②循環風機: 180W，品牌：沃爾德。

③滾筒電機：250W，可調速

4.電控系統：

①每個槽獨立控制：按鈕控制，設備帶有循環過濾+超聲+計時+溫度調節+熱風烘干+面板功率可調+滾筒調速的功能；

②交流接觸器、繼電器、開關按鈕等正泰、德力西等國內優質品牌。

5.其他

①機架由不銹鋼加厚方管型材制成；

②清洗槽采用t2.5mmSUS304不銹板板制成,；

③外罩t1.0mm SUS304板制成；

④蓋子采用不銹鋼氣動彈簧蓋板；

⑤循環過濾超聲槽有液位開關，水超過液位位置方能開啟超聲，保護換能器；

⑥采用可移動可固定福馬輪6只，方便移動或固定；

⑦配備盛放小型工件的滾筒3只,網孔10*10mm；

⑧底部配有304材質，1.5寸排水閥，外接1m排水軟管；

⑨保溫厚度要求 10mm 以上，耐高溫 100℃以上，防火等級 B1 級以上，導熱系數低等特點；

⑩設備外形尺寸約：2740×1130×1100mm；

?設備供電電源：三相五線，380V，50Hz；

?設備總功率：約23KW。



七、設備環境要求



項目	設備
放置條件	室內放置，需通風通光
室內溫度	室內溫0-40℃
空間相對濕度	≤80%



八、安裝使用注意事項及保養：

①機器安裝時應盡量保持水平；

②整機必須良好接地；

③開機前檢查電源及輸出線各接點有無松動、過熱、受潮和接觸不良現象；

④在維修保養時***斷開電源，以免造成安全事故；

⑤在***清洗的前提下，盡可能的間斷性的工作，長時間超聲工作會使機箱內積聚的溫度升高，易加速設備內元器件的老化；

⑥超聲波設備工作及存放場所通風、干燥、潔凈等有利于設備的長期高交效使用；

⑦如發現超聲波換能器脫落或功率管燒毀，請與我廠聯系。



九、常見故障及維修



序號	現 象	可能產生的故障	解決方法
1	無超聲	①換能器滲水或壓電陶瓷片擊穿 ②發生器無輸出（工作指示燈不亮）	①用兆歐表測量兩換能器之間的絕緣電阻，當為0時，此時應當更換。 ②發生器已有故障（詳見發生器說明書）
2	加熱管問題溫控失靈	①線頭松開   ②溫控器失靈 ③電熱管損壞	①按圖接線 ②換溫控儀 ③更換電熱管
3	部件松動	螺釘松動或磨損	擰緊或更換螺釘

十、易損件及工具



序 號	備件名稱	數量	品牌、型號	備注
1	加熱管（質保三個月）	4	定制
2	芯式過濾濾芯	2	10寸	多備24根

十一、技術資料

1.提供設備合格證、說明書。

2.控制設備的電氣圖。

3.維護說明。

以上資料隨設備提供。



十二、交期設備驗收

1.設備驗收的依據：買賣雙方簽訂的技術協議。

2.雙方簽訂的買賣合同。



十三、運輸、安裝、調試

1.無論在何種運輸方式下，賣方***貨物包裝完好無銹蝕，安全運抵目的地。賣方應對由于包裝不適當所招致的任何損壞和費用負責，包括賣方在包裝時使用的不良包裝或所采取的防護性措施不適當所造成的銹蝕。

2.設備到位后，買方派專人對設備進行開箱并根據裝箱單對設備進行開箱驗收，如有部件不符、損壞或缺失，由此引起的一切經濟損失由賣方承擔；

3.賣方承擔設備調試、試運行，并線上指導買方現場安裝、調試（買方配合、協助），直到設備進入正常工作狀態；

4.技術培訓在線上進行，由賣方負責對買方維修人員和操作者進行技術培訓。



十四、售后服務

1.設備驗收合格后在質保期（自終驗收之日起計算，質保期12個月）內，設備的維護，維修工作和更換零件由賣方免費更換修復，賣方在接到買方通知的12小時內響應。

2.當設備保修期滿后，賣方依然能提供廣泛而優惠的技術支持及備件的供應。賣方在接到買方通知的12小時內響應。

3.買方在設備日常使用過程中，賣方有義務免費提供設備使用操作、維護保養等方面的技術支持。
